PKS系统的小信号切除设置

PKS系统的小信号切除设置

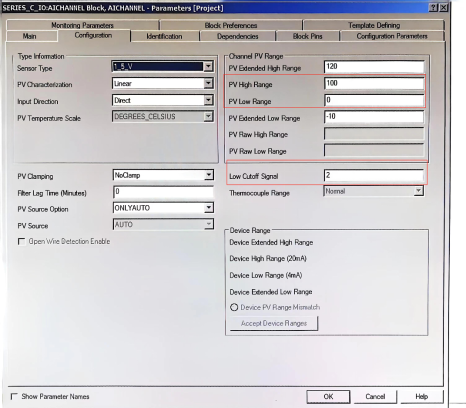

小信号的切除通常用于流量测量信号，我们需要打开Control Builder在对应Control Module中进行设置，一般可以在两个位置做设置，第一个就是在AI channel中，如下图所示，小信号切除设置为2，代表AI Channel 输出小于2都切掉输出0。而此时AI channel量程为0-100, 相当于切掉满量程的2%。如17FISA2001流量计的工程量程为0-200m3/h,则此时小于4m3/h的流量都当作0。

通过信号发生器测试，PV值来源选择为手动时，该小信号切除功能不生效，通过操作员给值小于4m3/h时能显示出具体流量值，只有PV源为自动，PV值从现场获得时，该小信号切除功能才生效。

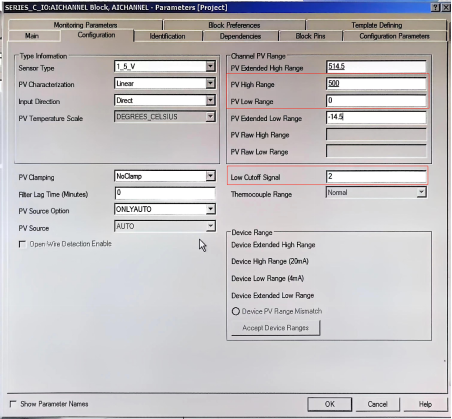

对于在AI Channel上的小信号切除，还有另外一种情况，如下图所示，此时小信号切除设定也为2，仍然代表AI channel输出值小于2都切掉输出0. 但是AI Channel的PV量程为0-500，代表此时流量范围为0-500m3/h，此时相当于切除满量程的0.4%，就不是2%了。

还有一个功能块可以实现小信号切除就是在DACA功能块上，这里设定的量程范围一般都是工程量程，所以此时小信号切除设置为2，代表2m3/h以下都切除 ，DACA的PV 输出0。
